CT3D và SketchUp: Từ dữ liệu công trình đến mô hình đô thị 3D
Mô hình đô thị ba chiều giúp quan sát khối tích, mạng lưới giao thông và quan hệ không gian. Nhưng một mô hình có giá trị phân tích phải được tổ chức rõ ràng, kiểm tra được nguồn dữ liệu và phân biệt hiện trạng với giả định.
Trong bài học SketchUp cơ bản, người học thường bắt đầu từ đường nét, mặt phẳng và các khối riêng lẻ. Khi mở rộng sang khu vực có nhiều công trình, thách thức không còn chỉ là dựng được hình: cần quản lý số lượng lớn đối tượng, mức chi tiết, hệ thống đường và các thông tin đi kèm. Đây là bối cảnh để giới thiệu CT3D – một bộ công cụ hỗ trợ quy trình mô hình hóa đô thị trong môi trường SketchUp, theo giao diện do tác giả cung cấp.
1. Nhìn mô hình đô thị như một hệ thống dữ liệu
Một mô hình đô thị có thể bao gồm nhà ở, công trình công cộng, tuyến đường, khoảng xanh và các không gian chức năng. Hình ảnh phối cảnh giúp người xem hiểu phân bố tổng thể, nhưng để kiểm tra được phương án, cần biết đối tượng nào có kích thước đo đạc, đối tượng nào được tổng quát hóa và dữ liệu nào chỉ phục vụ minh họa.

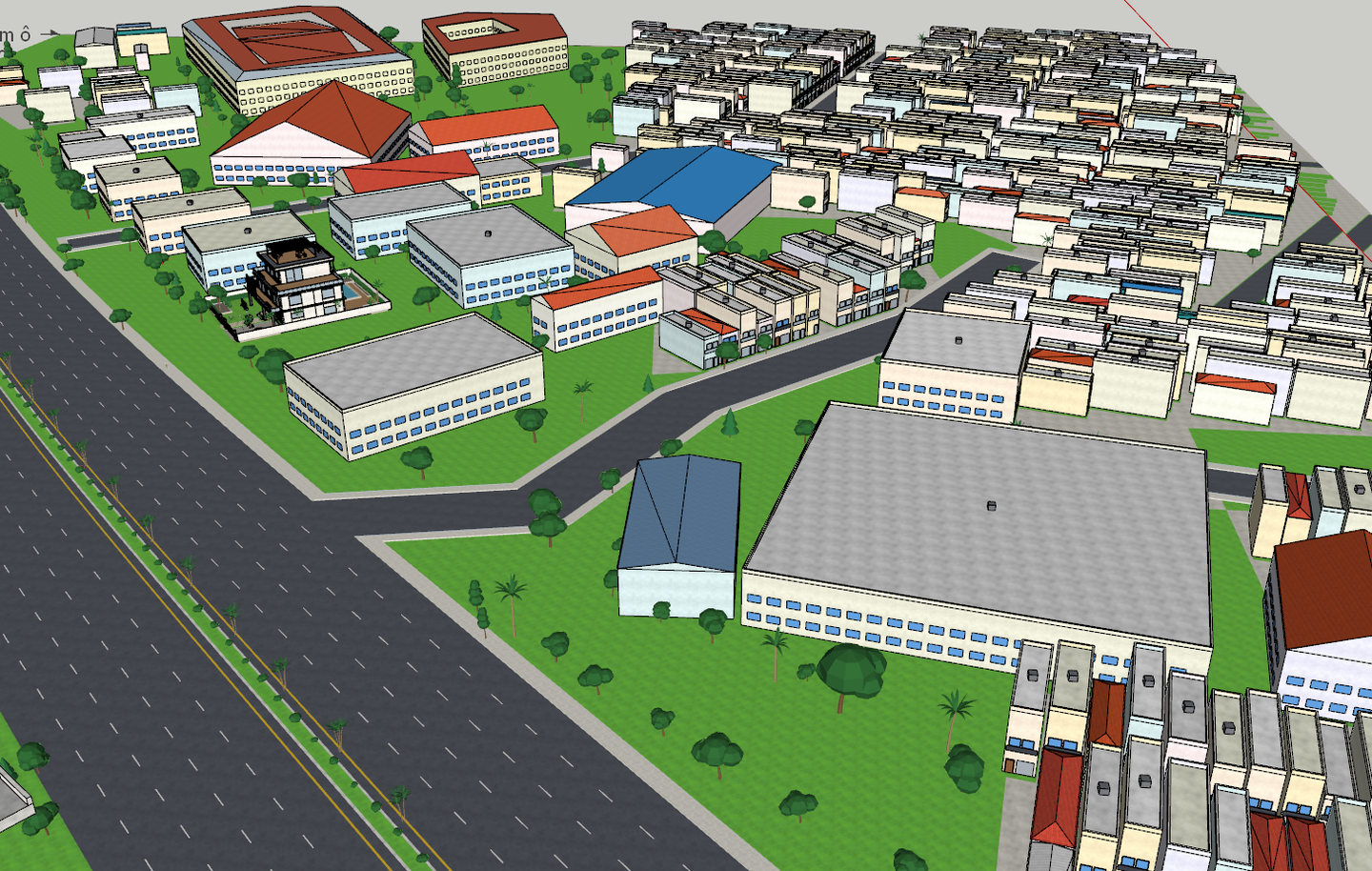

Hình 1. Mô hình đô thị 3D thực tế do tác giả cung cấp, thể hiện nhóm công trình, đường và không gian mở.
2. CT3D hỗ trợ tổ chức công việc như thế nào?
Ảnh giao diện CT3D phiên bản 1.0 cho thấy các bước và nhóm chức năng như khu vực và ảnh, dữ liệu công trình, giao thông và mặt tiền, kiến trúc 3D, tham quan, ghép ô và xuất. Cách tổ chức này gợi ý một quy trình đi từ chuẩn bị dữ liệu tới kiểm tra và trình bày sản phẩm.

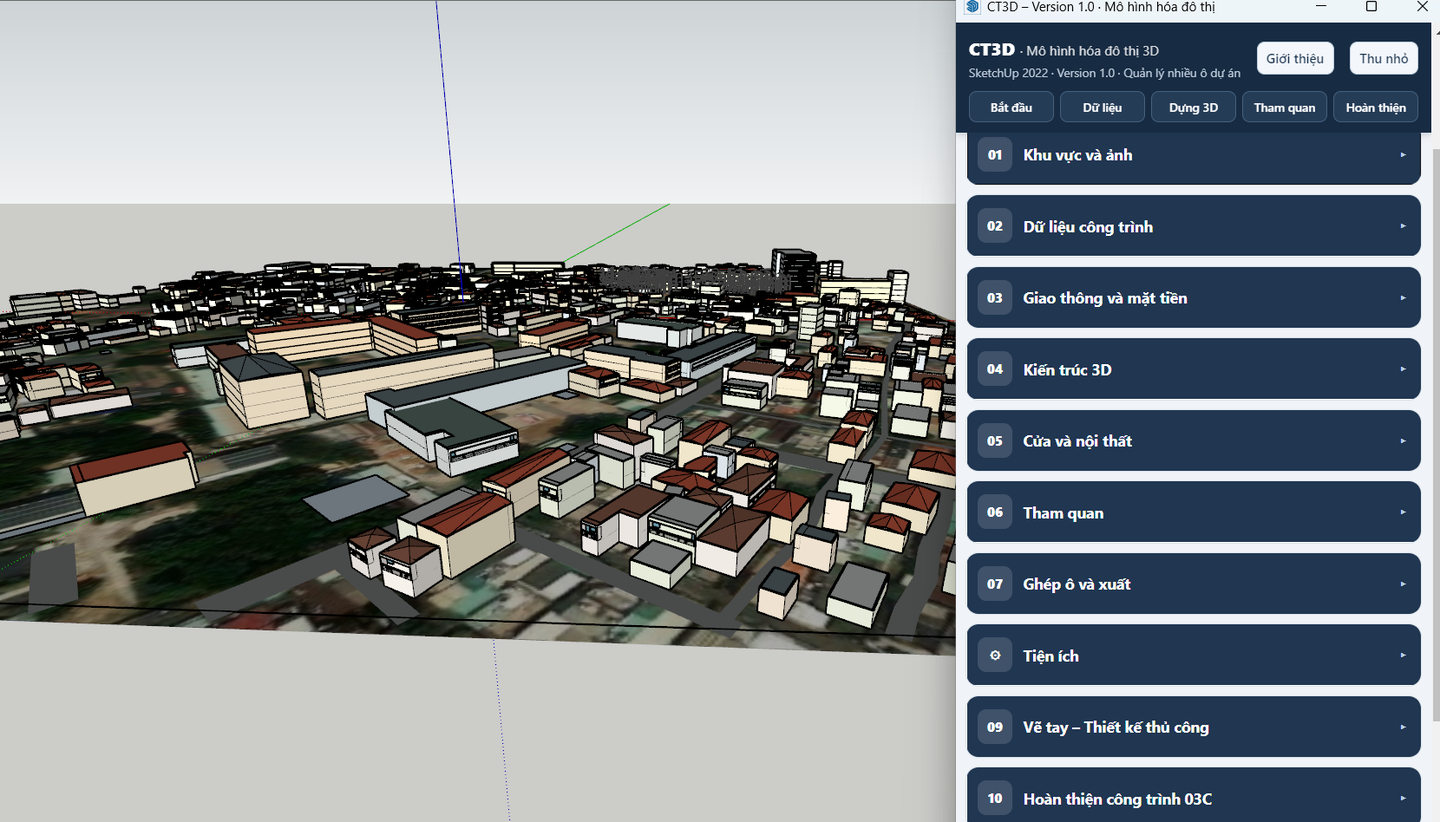

Hình 2. Giao diện CT3D trong môi trường làm việc SketchUp, chụp từ màn hình thực tế.
Các nút lệnh thể hiện nhóm thao tác có thể truy cập trong giao diện; chúng không tự khẳng định rằng mọi chức năng đã được kiểm thử đầy đủ trong mọi bộ dữ liệu. Khi giới thiệu kết quả, nên nêu rõ phiên bản công cụ, loại dữ liệu và phạm vi đã thực hiện.
3. Một quy trình mô hình hóa có thể kiểm tra
- Chuẩn bị: xác định khu vực, mốc tọa độ, đơn vị đo và mục đích sử dụng mô hình.
- Chuẩn hóa đầu vào: sắp xếp hình học công trình, dữ liệu đường và các thuộc tính cần thiết.
- Dựng mô hình: phân nhóm nhà, đường, công trình và bề mặt; ưu tiên kích thước rõ ràng và khả năng sửa.
- Rà soát: kiểm tra tỷ lệ, các đối tượng giao nhau, chiều cao, mặt sai hướng và đối tượng còn thiếu.
- Trình bày: chọn góc nhìn phù hợp, ghi chú nguồn và mức độ tin cậy của dữ liệu.
4. Khi nào nên dùng sản phẩm 3D?
Mô hình 3D hữu ích trong giảng dạy không gian đô thị, thảo luận phương án bố trí và trình bày ý tưởng dự án. Trong nghiên cứu bất động sản, nó có thể bổ trợ phân tích tiếp cận, mật độ hoặc quan hệ cảnh quan nếu có dữ liệu đầu vào tương ứng. Hình đẹp không tự biến mô hình thành hồ sơ quy hoạch, bản vẽ thi công hay bằng chứng pháp lý.
Chọn một ô phố giả định. Hãy dựng các khối công trình, một tuyến đường chính và các khoảng mở; lập bảng kiểm tra tối thiểu gồm đơn vị đo, nguồn chiều cao, tên nhóm đối tượng và hai ảnh phối cảnh. Nêu rõ phần nào là số liệu thực, phần nào là giả định.
